TW581M兩進線一聯絡低壓備自投（自投自復控制模塊）內置32位PLC，采用4寸彩屏友好界面設計，實時顯示一次系統圖及相關模擬量、開關量數據，集電壓測量/顯示、數字輸入/輸出與網絡通訊于一身。具有顯示直觀、操作簡單及易維護優點。TW581系列低壓備自投（母聯備自投）主要用于690V以下配電系統對主備電源進行迅速可靠的切換，確保生產供電的可靠。廣泛應用在電力系統、工礦企業、公用設施、智能大廈、鐵路的低壓配電系統中，具有電力參數測量功能，通過其標準的RS-485通訊接口及雙絞線網絡與監控系統連接，輕松實現數據的遠方管理功能。在無UPS或者直流屏供電場合，可以配我公司的單相雙電源切換模塊（TW58A），性價比較高完美組合。

1、TW581系列低壓備自投裝置（自投自復控制模塊）產品主要特點

●是針對低壓配電系統設計，超小外型尺寸，適用于GCK、GCS、GGD、MNS等各種抽出式（包括1/4抽屜）、固定式及混合式的柜型安裝。具有方便安裝、布局合理、維護方便、節約電纜、安全可靠等多種優點。

●配合大視域4寸彩屏液晶顯示終端，友好的人機界面，可直接監視設備運行狀態、運行參數，以及修改定值和參數。

●全面采用嵌入式SOC（System On Chip 片上系統）設計、DSP(Digital Signal Processing 數字信號處理 )技術和冗余現場。總線技術，交流采樣采用優化全波FFT（Fast Fourier Transform 快速傅立葉變換）技術，軟件采用模塊化、高抗干擾設計。

●內嵌PLC模塊，具有多種備自投邏輯功能，用戶可設定各種時間參數，充分滿足現在電源切換需求。上電自投和充電過程可以選，方便用戶根據自己的情況設置。

● 手動模式下裝置支持軟件手動操作邏輯判斷，防止手動錯誤操作引起的線路并列故障（部分型號支持）。

● 裝置電源、通訊狀態、工況、告警均有LED指示，方便檢測、維護系統。

● 具有多達4路電源的電壓采集、14路的開入量采集和最多配置10路開出量的控制。

● 可與SIEMENS、SCHNEIDER、GE、AB等多種品牌的PLC聯網；也可與KINGVIEW、FIX、WinCC、Intouch等軟件組網。

2、TW581系列低壓備自投（自投自復控制模塊）產品硬件配置

（1）備自投本體裝置（導軌安裝或安裝板平面安裝）

（2）4寸彩色中文液晶顯示設置面板

（3）顯示面板和本體通訊線

3、TW581系列低壓備自投（自投自復控制模塊）產品安裝

本體裝置盤面安裝

  選擇合適的地方攻兩個直徑是4mm個螺釘安裝孔（孔距參考安裝尺寸圖），取出TW581備自投本體裝置，用螺釘將裝置固定在配電盤上。

本體裝置導軌安裝

  在配電盤上安裝35mm燕尾導軌，將本體裝置卡放在燕尾導軌上。

顯示面板安裝

  柜門上按照顯示面板尺寸圖開孔要求開兩個兩個直徑3mm小圓孔，一個直徑18mm的大圓孔后，用產品自帶的不銹鋼螺絲固定顯示面板。通訊專用線的DB9頭插入本體裝置的DB9母頭，通訊線的MID8接口插入顯示面板MID8母口。

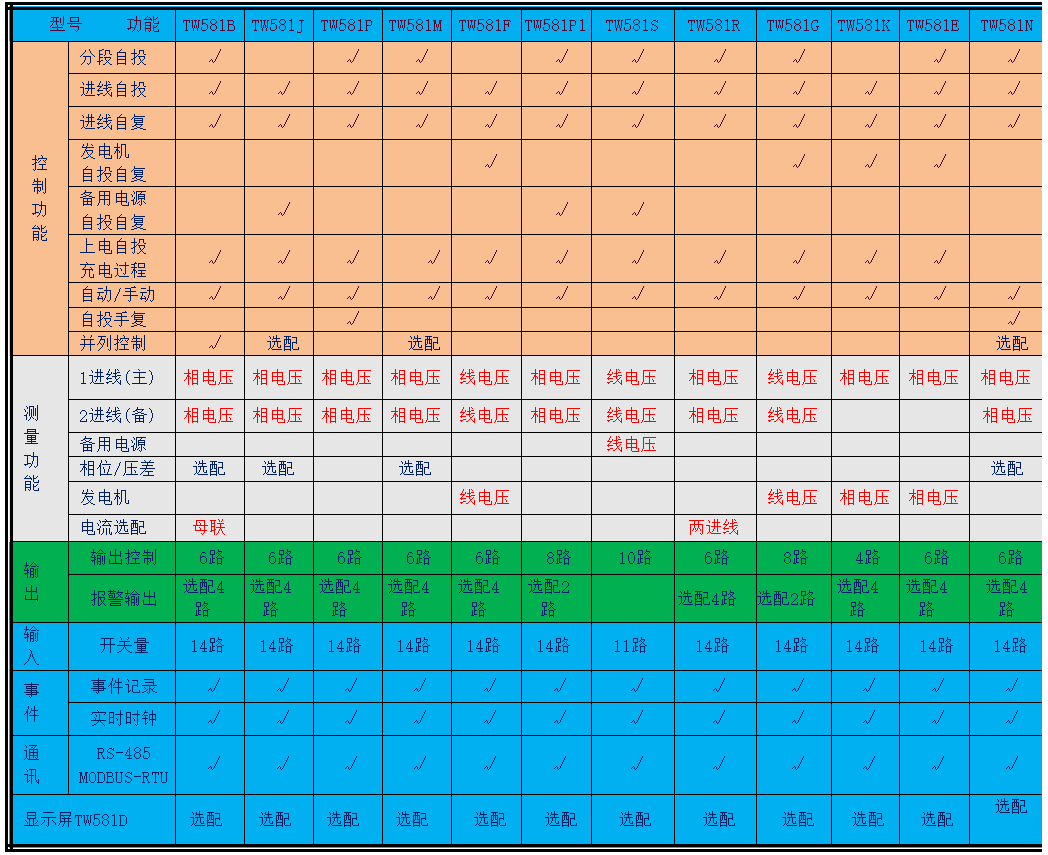

TW581系列低壓備自投（自投自復模塊）產品選型表如下：
